鋁合金電纜在我國運用時刻不長但現(xiàn)已有事例標(biāo)明鋁合金電纜運用在城市和廠礦有巨大危險和危險，下面就兩個實踐事例及導(dǎo)致鋁合金電纜危險事端的八個要素進行討論。
事例一
某鋼廠批量運用鋁合金電纜，投產(chǎn)一年時刻發(fā)作兩次大火構(gòu)成停產(chǎn)半個月，直接經(jīng)濟丟失2個億。
這是火災(zāi)后通過修理后的電纜橋架，火災(zāi)痕跡仍然奪目
事例二
湖南某一城市照明配電系統(tǒng)采用了鋁合金電纜，在裝置后的一年內(nèi)，發(fā)作了鋁合金電纜的激烈腐蝕，導(dǎo)致電纜接頭和導(dǎo)體損壞，線路斷電。
通過這兩個事例可以看到鋁合金電纜在我國城市、廠礦的大規(guī)模推行現(xiàn)已為城市、廠礦留下了危險，用戶對鋁合金電纜的根本功用短少知道，因而遭受了巨大丟失，假如用戶提早了解到鋁合金電纜在防火牢靠性和防腐問題上特性，這樣的丟失是可以提早防止的。
從鋁合金電纜的特性來看，鋁合金電纜在防火和防腐方面有天然的缺點。表現(xiàn)在以下8個方面：
1.耐腐蝕功用，8000系列鋁合金不如普鋁
GB/T19292.2-2003規(guī)范表1注4中闡明：鋁合金耐腐蝕性差于普鋁更差于銅，這是因為鋁合金電纜參加了鎂、銅、鋅、鐵元素，因而易于發(fā)作部分腐蝕如應(yīng)力腐蝕開裂、層蝕、晶間腐蝕，并且8000系列鋁合金歸于易腐蝕配方，鋁合金電纜增加了熱處理工序，易構(gòu)成物理狀況不均勻，比鋁電纜更簡單被腐蝕。現(xiàn)在在我國運用的鋁合金根本都是8000鋁合金系列。
2.耐溫功用，鋁合金比銅相差大
銅的熔點為1080℃而鋁和鋁合金的熔點為660℃，所以銅導(dǎo)體是耐火電纜更好的挑選。現(xiàn)在一些鋁合金電纜廠家聲稱可以出產(chǎn)耐火鋁合金電纜并且通過了相關(guān)國家規(guī)范測驗，但鋁合金電纜與鋁電纜此方面沒有不同，假如處于火災(zāi)中心（ 以上）即溫度高于鋁合金和鋁電纜熔點時，不管電纜采納何種隔熱辦法，電纜會在很短的時刻內(nèi)消融，丟失導(dǎo)電功用，因而鋁和鋁合金不宜用做耐火電纜導(dǎo)體，也不宜在人口密布的城市配電網(wǎng)、樓宇、廠礦中運用。
3.鋁合金熱膨脹系數(shù)遠(yuǎn)高于銅，AA8030鋁合金乃至高于普鋁
10X6/℃
銅
鋁
鋁合金AA1000
鋁合金AA1350
鋁合金AA8030
0-100℃時
17.0
23.5
21.9-25.5
21.8-25.5
23.6
從表中可以看到，鋁的熱膨脹系數(shù)遠(yuǎn)遠(yuǎn)高于銅，鋁合金AA1000和AA1350有了一點改善，而AA8030乃至高于鋁。熱膨脹系數(shù)高會導(dǎo)致導(dǎo)體在熱脹冷縮后觸摸不良并且會惡性循環(huán)，而電力供應(yīng)一直有峰谷差，對電纜功用構(gòu)成了巨大的檢測。
4.鋁合金沒有處理鋁氧化問題
鋁合金或鋁暴露在大氣中會敏捷構(gòu)成一種堅固、粘結(jié)力強但易碎，大約10nm厚度的 薄膜，具有較高的電阻率，它的硬度和粘結(jié)力使它難以構(gòu)成導(dǎo)電觸點，這是鋁和鋁合金裝置前有必要除掉外表氧化層的原因。銅外表也會氧化，但氧化層柔軟并且在承受力時簡單破碎成為了半導(dǎo)體，構(gòu)成了金屬-金屬類觸摸。
5.鋁合金電纜在應(yīng)力松懈和抗蠕變性方面有改善但遠(yuǎn)不及銅
在普鋁中參加特定的元素，可以改善普鋁的蠕變功用，但其進步的程度相對普鋁也十分有限，與銅比較尚有巨大距離。并且鋁合金電纜是否真實可以改善抗蠕變功用，與每個企業(yè)的工藝、技能、質(zhì)量操控水平密切相關(guān)，這種不確定性自身便是危險要素，假如沒有老練工藝嚴(yán)厲操控，鋁合金電纜改善蠕變功用方面也是無法確保的。
6.鋁合金電纜沒有處理鋁的銜接牢靠性問題

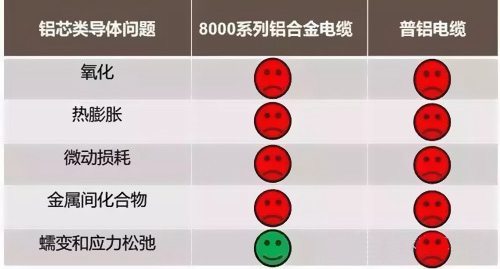

影響鋁的銜接牢靠性的要素有5個，鋁合金僅僅在一個問題上有改善，并沒有處理普鋁銜接問題。
普鋁在銜接問題上存在5個問題，8000系列鋁合金只在蠕變和應(yīng)力松懈方面有改善，其它方面都沒有改善，因而銜接問題將仍然是影響鋁合金質(zhì)量的重大問題。鋁合金也是鋁的一種并不是一個新材料，在導(dǎo)體功用方面假如鋁的根本功用與銅的距離問題沒有處理，鋁合金是無法代替銅的。
7. 國產(chǎn)鋁合金質(zhì)量操控不一致（合金成分）導(dǎo)致抗蠕變功用差
通過加拿大POWERTECH測驗，國產(chǎn)鋁合金成分操控不穩(wěn)定，北美鋁合金電纜Si含量相差5%以內(nèi)，而國產(chǎn)鋁合金Si含量相差68%，而Si是影響蠕變功用的重要元素。也便是說國產(chǎn)鋁合金電纜在抗蠕變性方面也還沒有老練的工藝構(gòu)成。
8.鋁合金電纜接頭工藝雜亂，簡單留危險
鋁合金電纜接頭工藝比銅電纜多出三個工藝，氧化層的有用去除和涂覆抗氧化劑是要害，國內(nèi)施工水平，質(zhì)量要求良莠不齊，留有危險。并且因為國內(nèi)沒有嚴(yán)厲法律責(zé)任補償系統(tǒng)，終究丟失結(jié)果實踐中根本仍是用戶自己承當(dāng)。
除了上述要素，鋁合金電纜還有截流量沒有統(tǒng)一規(guī)范、接頭端子不過關(guān)、電容電流增大、鋁合金電纜鋪設(shè)距離因截面加大變窄或不足以支撐、電纜截面增大導(dǎo)致施工困難、電纜溝＃空間是否配套、保護和危險本錢急劇升高、全生命周期本錢升高、設(shè)計師無規(guī)范可遵從等一系列專業(yè)問題，如處理不妥或被成心疏忽任何其間一項都足矣讓用戶遭受沉重的、無法擬補的丟失和事端。 |
電線電纜
