一、直埋敷設優缺陷及使用規模
依據 DL/T 5221—2005《城市電力電纜線路規劃技能規則》規范中的界說，直埋敷設方法為把電纜放入開挖好的壕溝內，沿線在電纜上下鋪設必定厚度的砂土或細土后蓋上預制鋼筋混凝土保護板，最終回填土，夯實與地上齊平的敷設方法。曾經電力電纜線路的敷設方法多選用直埋敷設方法。樹上鳥教育電氣規劃視頻教程
電力電纜直埋敷設長處：施工快，出資少，一般埋深較淺，一般放置于凍土層以下，開挖面小，經過歸納考慮電纜埋深和土壤熱阻系數，相較于排管方法，電纜載流量較大，一起因為電力電纜敷設溝道均已回填，不用考慮因敷設在空氣中形成的電纜熱脹冷縮效應，不用采納蛇形敷設方法，只需依照電纜本身曲度敷設即可。
電力電纜直埋敷設的缺陷：在我國經濟持續增加局勢下，許多城市不斷擴大，致使本來未在路途規模內的直埋電纜，跟著市政建設快速開展，時有因機械施工被外力損壞，形成人身傷亡、供電中止等事端。出于供電安全及可靠性考慮，故在城市核心區，不主張選用直埋方法敷設高壓電力電纜；對空闊及未來無規劃路途的其他地區，可選用直埋方法敷設高壓電力電纜，可在必定程度上縮短施工周期，下降出資本錢。
直埋電纜敷設方法多用于同一通路少于根的及以下電力電纜,在廠區通往遠間隔輔佐設備或城郊等不易有經常性開挖的地段在鄉鎮人行道下較易翻修狀況或路途邊際,也可用直埋。
廠區內地下管網較多的地段,可能有熔化金屬、高溫液體溢出的場所,待開發將有較頻頻開挖的當?shù)?不宜用直埋在化學腐蝕或雜散電流腐蝕的土壤規模，不得選用直埋。跟著城市化進程不斷推動，大規模城市改造工程不斷增多，一起考慮投入運轉后的電纜運轉、保護和事端處理的及時便利,在大城市中電纜直埋敷設方法近幾年已逐步不再發起選用。
二、排管敷設優缺陷及使用規模

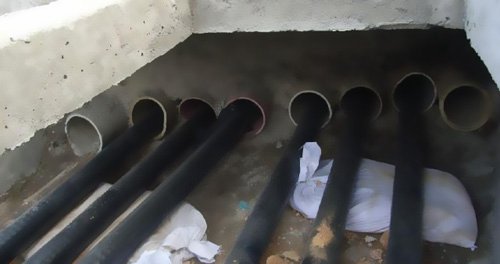

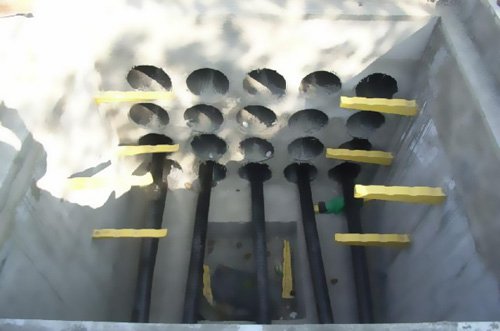

跟著城市的開展和工業的增加，電纜線路日益密布，直埋電纜敷設方法逐步被排管敷設方法替代。依據 DL/T 5221—2005《城市電力電纜線路規劃技能規則》規范中的界說，排管敷設方法為按規劃電纜根數開挖壕溝一次建成多空管道的地下構筑物。排管敷設一般適用于城市路途邊人行道下、電力電纜與各種路途交叉處、廣場區域及小區內電纜條數較多、敷設間隔較長等地段。
電力電纜排管敷設的長處：受外力損壞影響少，能接受較大的荷載，該敷設方法具有施工工期短，開挖面積較小，占地較小等長處，并且一般選用階段式混凝土包封或全線包封等辦法下降地上不規則沉降給線路帶來的影響，在必定程度上對電力電纜有必定的保護性，一起依照規劃電纜根數敷設空管，一次成型電纜施工簡略。
|
